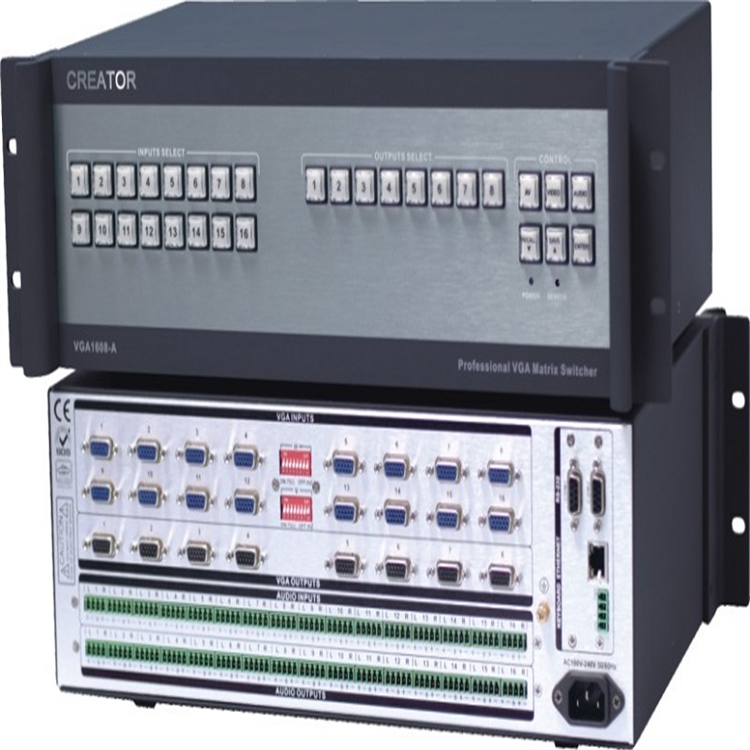

类别  Pt-VGA1604/08-A

视频

增益 0 dB

带宽  350MHz (-3dB),满载

多通道对一通道串扰和 -60dB @10 MHz，

-39dB @100 MHz

切换速度 200 ns(最长时间)

信号类型  RGBHV，RGBS， RGsB， RsGsBs，高清晰度电视（HDTV），成分视频，S-video，复合视频（信号）

视频输入

接口 DB15母座16个

信号强度 1Vpp ： Y成分视频、S-video，复合视频；

0.7Vpp： VGA（电脑信号）；

0.3Vpp： R-Y 与B-Y成分视频、S-video

最小/最大电平模拟信号: 0.5Vpp / 2.0Vpp

阻抗 75 Ω

回波损耗 -30dB@5MHz

最大直流偏置误差 15mV

视频输出

接口 DB15母座4/8个

最小/最大电平 0.5Vpp ~ 2.0Vpp

阻抗 75 Ω

回波损耗 -30dB@5MHz

直流补偿±5mV

同步信号

输入/输出类型 RGBHV, RGBS, RGsB, RsGsBs,复合视频,成分视频

视频制式 NTSC 3.58，NTSC 4.43，PAL，SECAM

输入电平 0.5V- 5.0Vpp,: 4.0Vpp 正常

输出电平 AGC-TTL: 5Vpp, unterminated

输入阻抗 510 Ω：1-8路可选75Ω

输出阻抗 75 Ω

最大传输延时水平:90ns 垂直:160ns

最大上升/下降时间 4ns

极性正或负（与输入完全一致）

音频信号

输入/输出接口 5 位3.8mm带栓螺丝接口

接口增益 0dB

频率响应 20 Hz ~ 20 kHz,

总谐波失真+噪声 0.03% @ 1 kHz （额定电压下）

信噪比（S/N ） >90dB

立体声分离度  >80dB @ 1 kHz

共态抑制比（CMRR） >75dB @: 20 Hz ～ 20 kHz

信号类型立体声，平衡或非平衡接法

阻抗输入：>10 kΩ（平衡或/ 非平衡接法）

输出：50 Ω（非平衡接法）, 100 Ω（平衡接法）

最大输入电平 +19.5dBu, （平衡或/ 非平衡接法）

增益误差±0.1dB

最大输出电平 +19.5dBu, （平衡或/ 非平衡接法）

RS-232控制接口

串行控制接口 RS-232, 9-针母D型接口

波特率与协议波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

KEYBOARD控制接口

控制接口 4针凤凰座

使用方式与扩展键盘MCP100配套使用

控制口结构 +5V=DC5V , + = DATA+, -=DATA- GND = 信号地

以太网控制接口

以太网控制接口RJ-45母接口

以太网控制协议 TCP/IP

以太网控制速率自适应10M或100M,全双工或半双工

规格

电源 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源

温度储存、使用温度： -20℃～ +70°C

湿度储存、使用湿度：:10% ～ 90%

尺寸(mm) 483L x 290W x 132.5H

平均故障间隔时间 30,000 小时

质保 1年免费保修,终生维护
