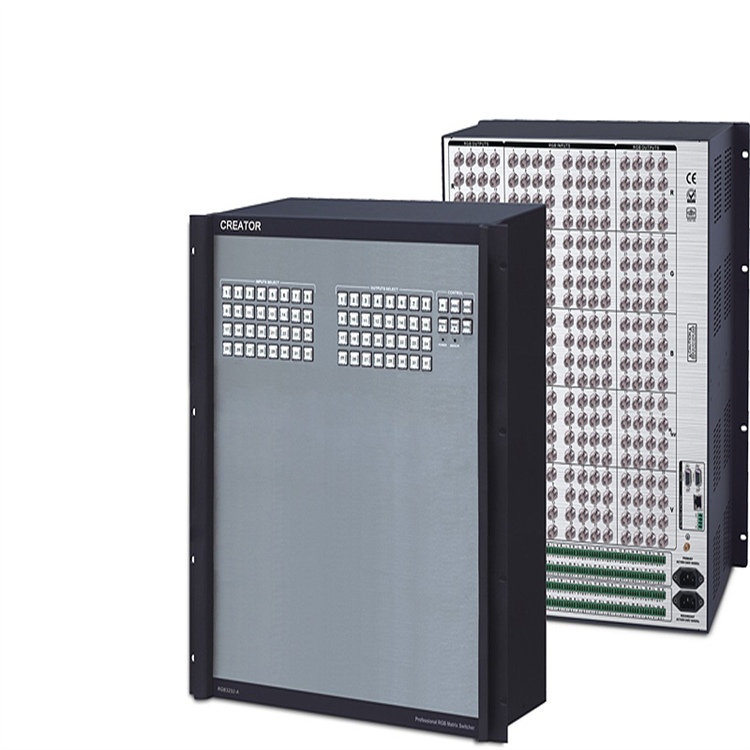

类别 Pt-RGB3208/16/24/32-A

视频

增益 0 dB

带宽  450MHz (-3dB),满载

0 -10MHz @ +0.1dB

0 -100MHz@+0.6dB

多通道对一通道串扰和 -56dB@10M,   -40dB@100M,

微分相位 I/0S<1.28度，3.58MHz

微分相位误差 0.1度, 3.58-4.43MHz

微分增益误差 0.1%, 3.58-4.43MHz

最大传输延时 5nS(±1nS)

切换速度 200 ns(最长时间)

信号类型 RGBHV，RGBS， RGsB， RsGsBs，高清晰度电视（HDTV）， YCbCr/YPbPr分量视频(component video)，S-video，复合视频(CVBS)

视频输入

接口 BNC母接口

信号强度 1Vpp 分量视频或S-video中的Y 、复合视频；

0.3Vpp 分量视频中的Cb/Pb或Cr/Pr、 S-video中的C

最小/最大电平 0.5Vpp / 2.0Vpp(模拟信号)

阻抗 75 Ω

回波损耗 -30dB@5MHz

最大直流偏置误差 15mV

视频输出

接口 BNC母接口

最小/最大电平 0.5Vpp / 2.0Vpp(模拟信号)

阻抗 75 Ω

回波损耗 -30dB@5MHz

直流偏置±5mV

同步信号

输入/输出类型 RGBHV, RGBS, RGsB, RsGsBs,

输入电平 0.5V- 5.0Vpp,: 4.0Vpp 正常(normal)

输出电平 AGC-TTL: 5Vpp, 空载(unterminated）

输入阻抗 510 Ω

输出阻抗 75 Ω

极性正或负（与输入完全一致）

音频信号

输入/输出接口 5 位3.8mm凤凰座

增益 0dB

频率响应 20 Hz ~ 20 kHz,

总谐波失真+噪声 0.03% @ 1 kHz （额定电压下）

信噪比（S/N ） >90dB

立体声分离度  >80dB @ 1 kHz

共态抑制比（CMRR） >75dB @: 20 Hz ～ 20 kHz

信号类型立体声，平衡或非平衡接法

阻抗输入：>10 kΩ（平衡或/ 非平衡接法）

输出：50Ω（非平衡接法），100Ω（平衡接法）

最大输入电平 +19.5dBu, （平衡或/ 非平衡接法）

最大输出电平 +19.5dBu, （平衡或/ 非平衡接法）

增益误差±0.1dB

RS-232控制接口

串行控制接口 RS-232, 9-针母D型接口

波特率与协议波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

KEYBOARD控制接口

控制接口4 针凤凰座

使用方式与扩展键盘Pt-MCP100配套使用

控制口结构 +5V=DC5V , + = DATA+, -=DATA- GND = 信号地

以太网控制接口

以太网控制接口 RJ-45母接口

以太网控制协议 TCP/IP

以太网控制速率自适应10M或100M,全双工或半双工

规格

电源 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源

温度储存、使用温度：-20℃～ +70°C

湿度储存、使用湿度：10% ～ 90%

尺寸(mm) 483L x 290W x 532.6H

产品重量约12kg

最大功耗≤25W

平均故障间隔时间 30,000 小时

质保 1年免费保修,终生维护
