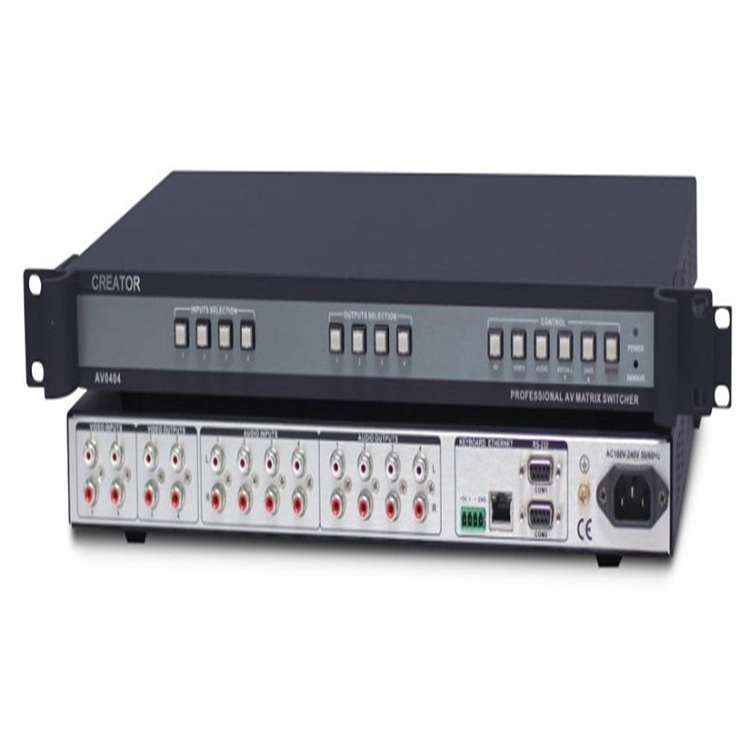

产品型号       Pt-AV0404

视频

增益         0 dB

带宽       150MHz (-3dB),满载

0-10MHz:≤+/- 0.1dB

0-30MHz:≤+/- 0.5dB

多通道对一通道串扰和        -50dB @ 5 MHz, -45dB @10 MHz

微分相位I/0S         <1.28度，3.58MHz

微分相位误差        0.1度,3.58-4.43MHz

微分增益误差        0.1%, 3.58-4.43MHz

最大传输延时        5nS(±1nS)

切换速度        200 ns(最长时间)

信号类型        复合视频信号

视频输入

接口         4路RCA接口

最小/最大电平      0.5V ～ 2.0Vpp（模拟信号)

阻抗         75 Ω

回波损耗        -30dB@5MHz

同步锁相        0.3V-0.4Vpp

最大直流偏置误差        15mV

视频输出

接口         4路RCA接口

最小/最大电平      0.5V ～ 2.0Vpp(模拟信号)

阻抗         75 Ω

回波损耗        -30dB@5MHz

直流偏置        ±5mV

转换类型        垂直间隔

同步信号

输入/输出类型      NTSC 3.58，NTSC4.43，PAL，SECAM

音频信号

输入接口        4路RCA接口

输出接口        4路RCA接口

增益         0dB

频率响应        20 Hz ～ 20 kHz

总谐波失真+噪声0.03% @ 1 kHz （额定电压下）

信噪比（S/N ）    >90dB

立体声分离度       >80dB @ 1 kHz

色度亮度干扰        <-80dB @ 1 kHz, 满载

共态抑制比（CMRR）>75dB @: 20 Hz ～ 20 kHz

信号类型        立体声(平衡/非平衡接法)

阻抗         输入：>10 kΩ（平衡或/ 非平衡接法）; 输出：50 Ω（非平衡接法）, 100 Ω（平衡接法）

最大输入电平        +19.5dBu

增益误差        ±0.1dB @20 Hz～20 kHz

最大输出电平        +19.5dBu

RS-232控制接口

串行控制接口        RS-232, 9-针母 D型接口

波特率与协议        波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位

串行控制口结构    2 = TX, 3 = RX, 5 = GND

KEYBOARD控制接口

KEYBOARD控制接口     4针凤凰座

使用方式        与扩展键盘MCP100配套使用

KEYBOARD控制口结构         +5V=DC5V , + = DATA+, -=DATA- GND = 信号地

以太网控制接口

以太网控制接口    RJ-45母接口

以太网控制协议    TCP/IP

以太网控制速率    自适应10M或100M,全双工或半双工

规格

电源         100VAC ～ 240VAC,50/60 Hz, 国际自适应电源

温度储存、使用温度   -20℃～ +70°C

湿度储存、使用湿度   10% ～ 90%

产品重量        约1.8kg

平均故障间隔时间        30,000 小时

质保         1年免费保修,终生维护
