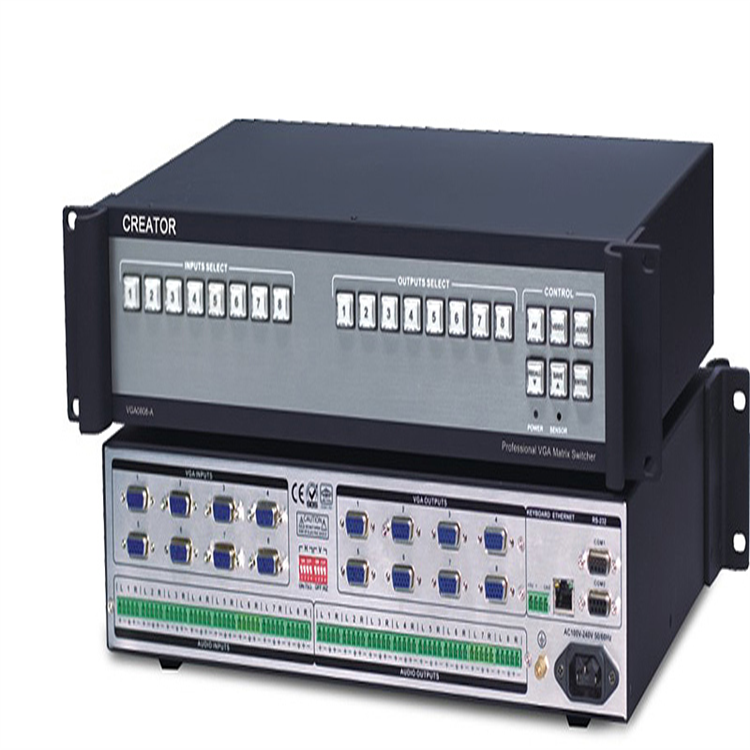

VGA矩阵切换器

产品描述:Pt-VGA0804/08-A是一款支持8路音视频信号输入，4/8路音视频信号输出的专业矩阵切换设备。用于将多个电脑信号和音视频输入信号同步或异步切换到多路输出通道中的任一输出通道。具有RS-232通讯接口和网络接口，方便与电脑、遥控系统或各种远端控制设备连接应用。

类别         Pt-VGA0804/08-A

视频

增益         0 dB

带宽         350MHz (-3dB),满载

多通道对一通道串扰和        -60dB @10 MHz，

-39dB @100 MHz

切换速度        200 ns(最长时间)

信号类型        RGBHV，RGBS， RGsB， RsGsBs，高清晰度电视（HDTV），成分视频，S-video，复合视频（信号）

视频输入

接口         DB15母座8个

信号强度        1Vpp ： Y成分视频、S-video，复合视频；

0.7Vpp： VGA（电脑信号）；

0.3Vpp： R-Y 与B-Y成分视频、 S-video

最小/最大电平      模拟信号: 0.5Vpp/ 2.0Vpp

阻抗         75 Ω

回波损耗        -30dB@5MHz

最大直流偏置误差        15mV

视频输出

接口         DB15母座4/8个

最小/最大电平      0.5Vpp ~ 2.0Vpp

阻抗         75 Ω

回波损耗        -30dB@5MHz

直流补偿        ±5mV

同步信号

输入/输出类型      RGBHV, RGBS, RGsB,RsGsBs,复合视频,成分视频

视频制式        NTSC 3.58，NTSC 4.43，PAL，SECAM

输入电平        0.5V- 5.0Vpp,: 4.0Vpp 正常

输出电平        AGC-TTL: 5Vpp,unterminated

输入阻抗        510 Ω

输出阻抗        75 Ω

最大传输延时        水平:90ns 垂直:160ns

最大上升/下降时间      4ns

极性         正或负（与输入完全一致）

音频信号

输入/输出接口      5 位3.8mm带栓螺丝接口

接口增益        0dB

频率响应        20 Hz ~ 20 kHz

总谐波失真+噪声0.03% @ 1 kHz （额定电压下）

信噪比（S/N ）    >90dB

立体声分离度        >80dB @ 1 kHz

共态抑制比（CMRR）>75dB @: 20 Hz ～ 20 kHz

信号类型        立体声，平衡或非平衡接法

阻抗         输入：>10 kΩ（平衡或/ 非平衡接法）

输出：50 Ω（非平衡接法）, 100 Ω（平衡接法）

最大输入电平        +19.5dBu, （平衡或/ 非平衡接法）

增益误差        ±0.1dB

最大输出电平        +19.5dBu, （平衡或/ 非平衡接法）

RS-232控制接口

串行控制接口        RS-232, 9-针母D型接口

波特率与协议        波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位

串行控制口结构    2 = TX, 3 = RX, 5 = GND

KEYBOARD控制接口

控制接口        4针凤凰座

使用方式        与扩展键盘MCP100配套使用

控制口结构    +5V=DC5V , + = DATA+,-=DATA- GND = 信号地

以太网控制接口

以太网控制接口    RJ-45母接口

以太网控制协议    TCP/IP

以太网控制速率    自适应10M或100M,全双工或半双工

规格

电源         100VAC ～ 240VAC,50/60 Hz, 国际自适应电源

温度         储存、使用温度： -20℃～ +70°C

湿度         储存、使用湿度： 10% ～ 90%

平均故障间隔时间        30,000 小时

质保         1年免费保修,终生维护‍
