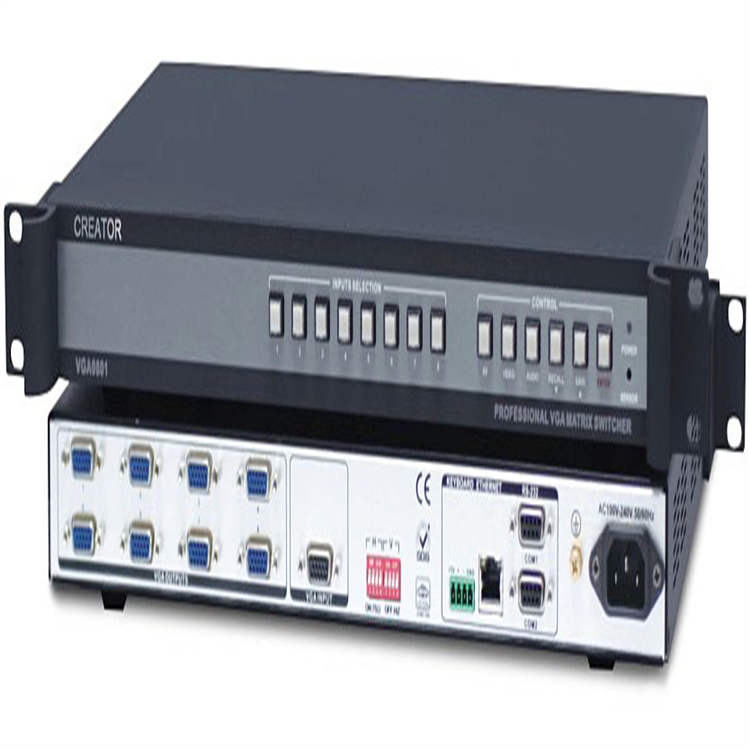

类别 Pt-VGA0801

视频

增益 0 dB

带宽  350MHz (-3dB),满载

多通道对一通道串扰和 -60dB@10MHz, -39dB@100MHz

切换速度 200 ns(最长时间)

信号类型 RGBHV，RGBS，RGsB，RsGsBs，高清晰度电视（HDTV），分量视频，S-video，复合视频（信号）

视频输入

接口 DB15母座

信号强度 1Vpp ：Y分量视频、S-video，复合视频； 0.7Vpp:VGA（电脑信号）、0.3Vp-p:CbCr分量视频、 S-video

最小/最大电平 0.5Vpp / 2.0Vpp(模拟信号)

阻抗 75 Ω

回波损耗 -30dB@5MHz

最大直流偏置误差 15mV

视频输出

接口 DB15母座

最小/最大电平 0.5V ～ 2.0Vpp(模拟信号)

阻抗 75 Ω

回波损耗 -30dB@5MHz

最大直流补偿±5mV

同步信号

输入/输出信号类型  RGBHV, RGBS, RGsB, RsGsBs,复合视频,分量视频

视频制式  NTSC 3.58,NTSC4.43,PAL,SECAM

输入电平  0.5V- 5.0Vpp,: 4.0Vpp 正常

输出电平  AGC-TTL: 5Vp-p,unterminated

输入阻抗  510 Ω

输出阻抗  75 Ω

最大传输延时  水平:90ns 垂直:160ns

最大上升/下降时间  4ns

极性  正或负（与输入完全一致）

RS-232控制接口

串行控制接口 RS-232, 9-针母D型接口

波特率与协议波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

KEYBOARD控制接口

控制接口 4 针凤凰座

使用方式与扩展键盘MCP100配套使用

控制口结构 NTSC 3.58,NTSC 4.43,PAL,SECAM

以太网控制接口

以太网控制接口 RJ-45母接口

以太网控制协议 TCP/IP

以太网控制速率自适应10M或100M,全双工或半双工

规格

电源 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源

温度储存、使用湿度 -20℃～ +70°C

湿度储存、使用湿度 10% ～ 90%

质保 1年免费保修,终生维护
