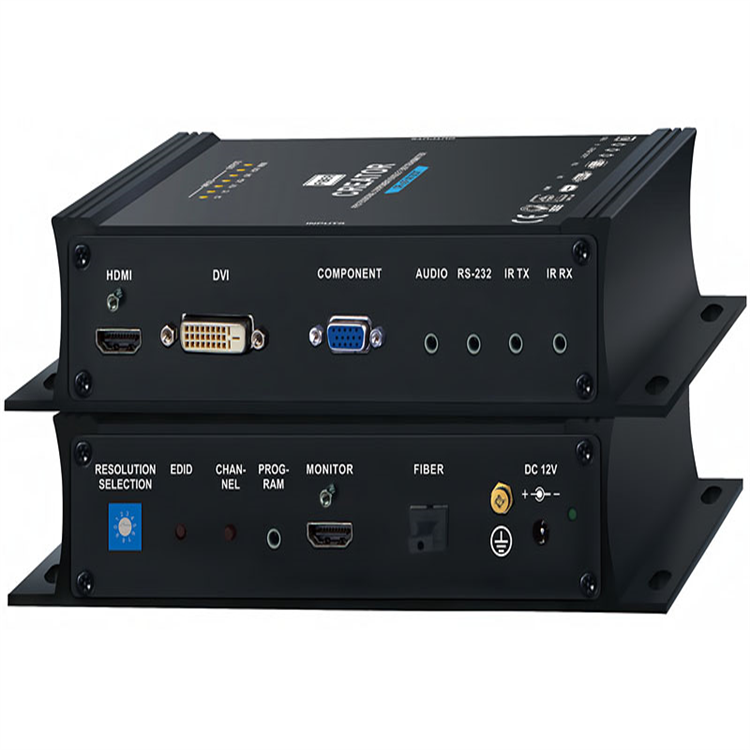

CR-uSF AV 200T
工程版COMPONENT/FIBER发送器

产品描述：
CR-uSF AV 200T是一款支持多格式分量视频的单芯多模光纤传输发送端，它能将CV,Y/C,YPbPr,VGA,DVI,HDMI视频信号及Audio信号转换成光纤信号传输，可配合矩阵使用；支持RS-232及IR pass through。
型号CR-uSF AV 200T


接口 HDMI-A接口(Type A connector )


HDMI视频输入


支持的协议DVI1.0,HDMI1.3a,HDCP1.3


像素带宽165MHz , 全数字


接口带宽2.25Gbps , 全数字（总共6.75Gbps，每种颜色是2.25Gbps）


最大支持分辨率PC  1920x1200@60_24bit色深
HDTV  1920x1080P@60_36bit色深


位时钟抖动(Clock Jitter)<0.15 Tbit


位上升时间(Risetime )<0.3Tbit (20%--80%)


位下降时间(Falltime)<0.3Tbit (20%--80%)


信号类型DVI 1.0 / HDMI 1.3a  规范中的 DVI-D/ HDMI全数字 T.M.D.S. 信号


信号强度T.M.D.S.  +/-0.4Vpp


最小/最大电平T.M.D.S.  2.9V/3.3V


阻抗50 Ω


输入EDID使用系统默认EDID,(支持终端EDID映射到输入端)


最大直流偏置误差+/-15mV


建议最大输入距离小于10米，在1920x1080p@60Hz时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）


分量视频输入
接口HD-DB15母接口
信号类型复合视频CVY/C视频分量视频YPbPrVGA视频
增益0dB0dB0 dB0 dB
带宽150MHz @ -3dB150MHz @ -3dB350MHz @ -3dB380 MHz
微分相位误差0.1°,3.58-4.43 MHz0.1°,3.58-4.43 MHz0.1°,3.58-4.43 MHz
微分增益误差0.1% , 3.58-4.43 MHz0.1% , 3.58-4.43 MHz0.1% , 3.58-4.43 MHz
信号强度1Vpp :复合视频（CVBS）1Vpp：S端子视频(Y/C)1Vpp : (分量视频中的Y)
0.3Vpp: (分量视频中的PbPr/CbCr )		0.63Vpp 到 0.9 Vpp
最小/最大电平模拟信号: -2V/+2V模拟信号: -2V/+2V模拟信号: -2V/+2VRGB信号:0V/1.0V   HV信号：0V/5.0V
输入阻抗75 Ω75 Ω75Ω75Ω
回波损耗<-30dB@5MHz<-30dB@5MHz<-30dB@5MHz<-30dB@5MHz



DVI视频输入
接口 DVI-D接口


支持的协议DVI1.0,HDMI1.3a,HDCP1.3


像素带宽165MHz , 全数字


接口带宽2.25Gbps , 全数字（总共6.75Gbps，每种颜色是2.25Gbps）


最大支持分辨PC  1920x1200@60_24bit色深 HDTV  1920x1080P@60_36bit色深


位时钟抖动(Clock Jitter)<0.15 Tbit


位上升时间(Risetime )<0.3Tbit (20%--80%)


位下降时间(Falltime)<0.3Tbit (20%--80%)


信号类型DVI 1.0 / HDMI 1.3a  规范中的 DVI-D/ HDMI全数字 T.M.D.S. 信号


信号强度T.M.D.S.  +/-0.4Vpp


最小/最大电平T.M.D.S.  2.9V/3.3V


输入阻抗50 Ω


输入EDID使用系统默认EDID (支持终端EDID映射到输入端)


最大直流偏置误差+/-15mV


建议最大输入距离小于10米，在1920x1080p@60Hz时（推荐使用认证过的DVI专用线材，如Molex TM 的线材）


音频信号输入


接口3.5mm非平衡立体声音频座


增益 0 dB


频率响应20 Hz ~ 20 kHz


总谐波失真+噪声0.01% @ 1 kHz （额定电压下）


信噪比（S/N ）>80dB at Vin=0 V


立体声分离度>80dB @ 1 kHz


共模抑制比（CMRR）>75dB @: 20 Hz ~ 20 kHz


信号类型立体声(非平衡接法)


阻抗输入：>10 kΩ（非平衡接法） 输出：50Ω


最大输入电平3Vpp


增益误差±0.1dB @20 Hz ~ 20 kHz


IR红外


接口输入：3.5mm非平衡立体音频座   输出：3.5mm非平衡立体音频座


信号类型输入：数字  输出：数字


电平类型PLL电平


波长850nm


载波频率38KHz


RS-232


接口3.5mm非平衡立体音频座


信号类型数字


电平类型RS-232电平


信号方向双向通信


波特率Min:4800bps          Max:115200bps


数据位8位


停止位1位


校正位None


流控制None


电平延时500 ns


电平峰值+/-15V


光纤输出部分


光纤输出接口 SC connector


光纤类型Multimode/Single Mode（可选）


波长Multimode 850nm/Single Mode: 1310 –1620nm（可选）


多模光纤规格50/125μm


单模光纤规格9/125μm


接口带宽正向：6.25Gbps，反向：3.125Gbps


位时钟抖动(Clock Jitter)<0.15 Tbit


位上升时间(Risetime )<0.3Tbit (20%--80%)


位下降时间(Falltime)<0.3Tbit (20%--80%)


建议最大输出距离
OM3多模光纤：小于300米，在1920x1080p@60Hz时。
单模光纤：2-20千米，在1920x1080p@60Hz时。



规格


电源电源适配器，12VDC/2A


最大功耗8W


温度储存、使用温度: -20℃～ +70°C


湿度储存、使用湿度:10% ～90%


机箱尺寸162(L) X 195(W)X 35mm(H)


平均故障间隔时间 30,000 小时


质保 1年免费保修,终生维护
