快捷矩阵 RGB矩阵系列

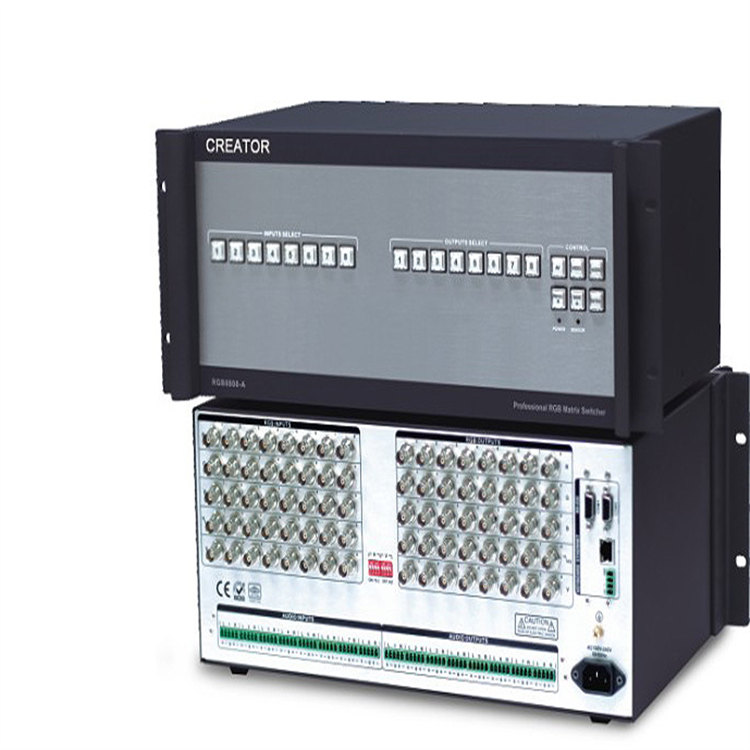

Pt-RGB0804/08-A

RGB矩阵切换器

产品描述:

Pt-RGB0804/08-A是一款支持8路音视频信号输入，4/8路输出的音视频矩阵切换器。可将输入的8路RGB信号与立体声音频信号同步或异步快速快速切换到任一路或多路通道输出。采用高性能的图像处理及信号长距离传输失真增益补偿技术，使图像信号长距离传输高保真输出。具有RS-232通讯接口和网络接口，方便与电脑、遥控系统或各种远端控制设备连接应用。

类别         Pt-RGB0804/08-A

视频

增益         0 dB

带宽         350MHz (-3dB),满载

0 -10MHz @ +0.1dB

0 -100MHz@+0.6dB

多通道对一通道串扰和        -56dB@10M,   -40dB@100M,

微分相位        I/0S<1.28度，3.58MHz

微分相位误差        0.1度,3.58-4.43MHz

微分增益误差        0.1%, 3.58-4.43MHz

最大传输延时        5nS(±1nS)

切换速度        200 ns(最长时间)

信号类型        RGBHV，RGBS， RGsB， RsGsBs，高清晰度电视（HDTV），YCbCr/YPbPr分量视频(component video)，S-video，复合视频(CVBS)

视频输入

接口         BNC母接口

信号强度        1Vpp 分量视频或S-video中的Y 、复合视频；

0.7Vpp RGB（电脑信号）；

0.3Vpp 分量视频中的Cb/Pb或Cr/Pr、 S-video中的C

最小/最大电平      0.5Vpp / 2.0Vpp(模拟信号)

阻抗         75 Ω

回波损耗        -30dB@5MHz

最大直流偏置误差        15mV

视频输出

接口         BNC母接口

最小/最大电平      0.5Vpp / 2.0Vpp(模拟信号)

阻抗         75 Ω

回波损耗        -30dB@5MHz

直流偏置        ±5mV

同步信号

输入/输出类型      RGBHV, RGBS, RGsB,RsGsBs,

输入电平        0.5V- 5.0Vpp,: 4.0Vpp 正常(normal)

输出电平        AGC-TTL: 5Vpp, 空载(unterminated）

输入阻抗        510 Ω；1-4路可选75Ω

输出阻抗        75 Ω

极性         正或负（与输入完全一致）

音频信号

输入/输出接口      5 位3.8mm带栓螺丝接口

增益         0dB

频率响应        20 Hz ~ 20 kHz,

总谐波失真+噪声0.03% @ 1 kHz （额定电压下）

信噪比（S/N ）    >90dB

立体声分离度        >80dB @ 1 kHz

共态抑制比（CMRR）>75dB @: 20 Hz ～ 20 kHz

信号类型        立体声，平衡或非平衡接法

阻抗         输入：>10 kΩ（平衡或/ 非平衡接法）

输出：50Ω（非平衡接法），100Ω（平衡接法）

最大输入电平        +19.5dBu, （平衡或/ 非平衡接法）

最大输出电平        +19.5dBu, （平衡或/ 非平衡接法）

增益误差        ±0.1dB

RS-232控制接口

串行控制接口        RS-232, 9-针母D型接口

波特率与协议        波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位

串行控制口结构    2 = TX, 3 = RX, 5 = GND

KEYBOARD控制接口

控制接口        4 针凤凰座

使用方式        与扩展键盘Pt-MCP100配套使用

控制口结构    +5V=DC5V , + = DATA+,-=DATA- GND = 信号地

以太网控制接口

以太网控制接口    RJ-45母接口

以太网控制协议    TCP/IP

以太网控制速率    自适应10M或100M,全双工或半双工

规格

电源         100VAC ～ 240VAC,50/60 Hz, 国际自适应电源

温度         储存、使用温度：-20℃～ +70°C

湿度         储存、使用湿度：10% ～ 90%

尺寸(mm)        483L x 290W x 177H

产品重量        约5kg

最大功耗        ≤25W

平均故障间隔时间        30,000 小时

质保         1年免费保修,终生维护
