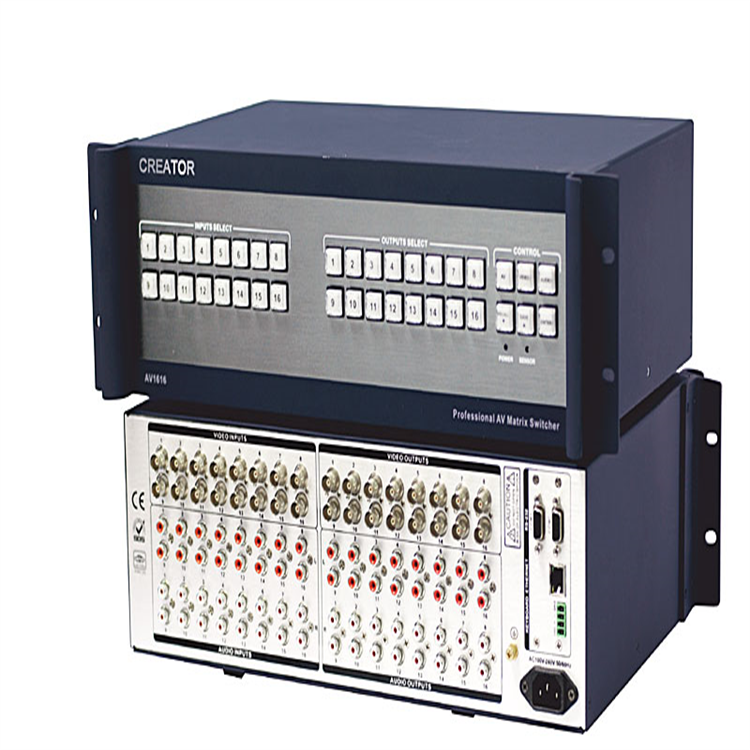

类别  Pt-AV1604/08/16

视频

增益 0 dB

带宽  150MHz (-3dB),满载

0-10MHz:≤+/- 0.1dB

0-30MHz:≤+/- 0.5dB

多通道对一通道串扰和 -50dB @ 5 MHz, -45dB @ 10 MHz

微分相位I/0S <1.28度，3.58MHz

微分相位误差 0.1度, 3.58-4.43MHz

微分增益误差 0.1%, 3.58-4.43MHz

最大传输延时 5nS(±1nS)

切换速度 200 ns(最长时间)

信号类型复合视频信号

视频输入

接口 16路BNC接口

最小/最大电平 0.5V ～ 2.0Vpp（模拟信号)

阻抗 75 Ω

回波损耗 -30dB@5MHz

同步锁相 0.3V-0.4Vpp

最大直流偏置误差 15mV

视频输出

接口 16路BNC接口

最小/最大电平 0.5V ～ 2.0Vpp(模拟信号)

阻抗 75 Ω

回波损耗 -30dB@5MHz

直流偏置±5mV

转换类型垂直间隔

同步信号

输入/输出类型 NTSC 3.58，NTSC4.43，PAL，SECAM

音频信号

输入接口 16路RCA接口

输出接口 16路RCA接口

增益 0dB

频率响应 20 Hz ～ 20 kHz

总谐波失真+噪声 0.03% @ 1 kHz （额定电压下）

信噪比（S/N ） >90dB

立体声分离度  >80dB @ 1 kHz

色度亮度干扰 <-80dB @ 1 kHz, 满载

共态抑制比（CMRR） >75dB @: 20 Hz ～ 20 kHz

信号类型立体声(平衡/非平衡接法)

阻抗输入：>10 kΩ（平衡或/ 非平衡接法）;

输出：50 Ω（非平衡接法）, 100 Ω（平衡接法）

最大输入电平 +19.5dBu(平衡/非平衡接法)

增益误差±0.1dB @20 Hz ～20 kHz

最大输出电平 +19.5dBu(平衡/非平衡接法)

RS-232控制接口

串行控制接口 RS-232, 9-针母 D型接口

波特率与协议波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

KEYBOARD控制接口

KEYBOARD控制接口 4针凤凰座

使用方式与扩展键盘MCP100配套使用

KEYBOARD控制口结构 +5V=DC5V , + =DATA+, -=DATA- GND = 信号地

以太网控制接口

以太网控制接口 RJ-45母接口

以太网控制协议 TCP/IP

以太网控制速率自适应10M或100M,全双工或半双工

规格

电源 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源

温度储存、使用温度 -20℃～ +70°C

湿度储存、使用湿度 10% ～ 90%

产品重量约4.6kg

平均故障间隔时间 30,000 小时

质保 1年免费保修,终生维护
