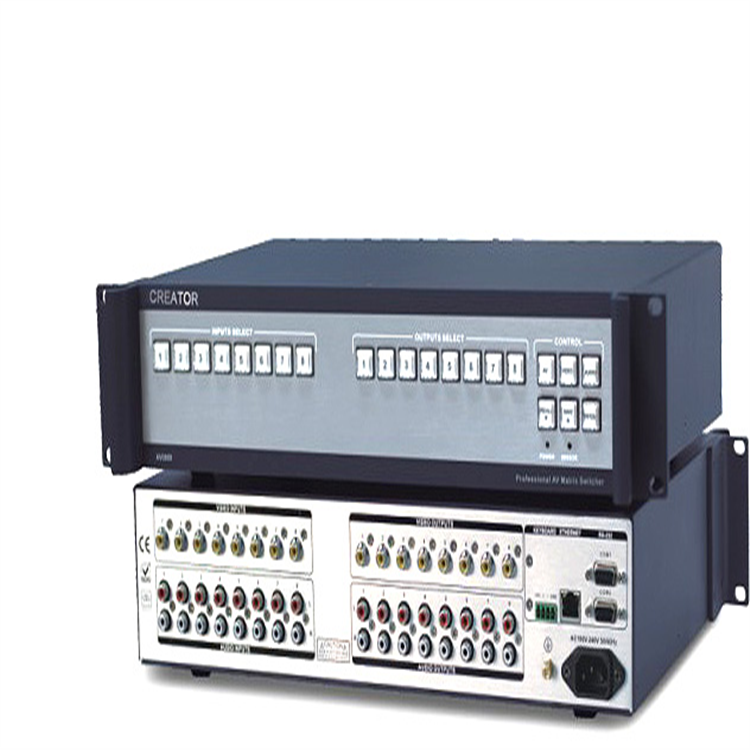

快捷矩阵AV矩阵系列Pt-AV0804/08音视频AV矩阵
商品编码:Pt-AV0804/08
AV矩阵Pt-AV0804/08 8进4出8出 音视频同步
市 场 价: 0.00
会 员 价:
0.00
去微信商城购买
库存情况:
现货
计量单位:
商品规格: Pt-AV0804/08
商品评分:
(已有0人评论)
我要购买:
-
+
 台

手机扫码开团


我要开团

单独购买
德为科技
价:
信息可信度:
价格水平:
送货速度:
客户服务:
地:
深圳市福田区益田路皇都广场A座
联系电话:
075583685279
在线客服:

Pt-AV0804/08
AV矩阵切换器

产品描述:
     Pt-AV0804/08是一款将输入8路复合视频信号与立体声音频信号同步或异步交叉快速切换到一路或多路通道输出的音视频矩阵切换器。支持8路音视频信号输入,4/8路音视频信号输出。接口采用RCA接口。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用。

类别 Pt-AV0804/08

视频

增益 0 dB

带宽  150MHz (-3dB),满载

0-10MHz:+/- 0.1dB

0-30MHz:+/- 0.5dB

多通道对一通道串扰和 -50dB @ 5 MHz, -45dB @ 10 MHz

微分相位I/0S <1.28度,3.58MHz

微分相位误差 0.1, 3.58-4.43MHz

微分增益误差 0.1%, 3.58-4.43MHz

最大传输延时 5nS(±1nS)

切换速度 200 ns(最长时间)

信号类型复合视频信号

视频输入

接口 8RCA接口

最小/最大电平 0.5V 2.0Vpp(模拟信号

阻抗 75 Ω

回波损耗 -30dB@5MHz

同步锁相 0.3V-0.4Vpp

最大直流偏置误差 15mV

视频输出

接口 8RCA接口

最小/最大电平 0.5V 2.0Vpp(模拟信号)

阻抗 75 Ω

回波损耗 -30dB@5MHz

直流偏置±5mV

转换类型垂直间隔

同步信号

输入/输出类型 NTSC 3.58NTSC4.43PALSECAM

音频信号

输入接口 8RCA接口

输出接口 8RCA接口

增益 0dB

频率响应 20 Hz 20 kHz

总谐波失真+噪声 0.03% @ 1 kHz (额定电压下)

信噪比(S/N >90dB

立体声分离度  >80dB @ 1 kHz

色度亮度干扰 <-80dB @ 1 kHz, 满载

共态抑制比(CMRR >75dB @: 20 Hz 20 kHz

信号类型立体声(平衡/非平衡接法)

阻抗输入:>10 kΩ(平衡或/ 非平衡接法); 输出:50 Ω(非平衡接法), 100 Ω(平衡接法)

最大输入电平 +19.5dBu

增益误差±0.1dB @20 Hz 20 kHz

最大输出电平 +19.5dBu

RS-232控制接口

串行控制接口 RS-232, 9-针母 D接口

波特率与协议波特率:9600, 数据位:8, 停止位:1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

KEYBOARD控制接口

KEYBOARD控制接口 4针凤凰座

使用方式与扩展键盘MCP100配套使用

KEYBOARD控制口结构 +5V=DC5V , + =DATA+, -=DATA- GND = 信号地

以太网控制接口

以太网控制接口 RJ-45母接口

以太网控制协议 TCP/IP

以太网控制速率自适应10M100M,全双工或半双工

规格

电源 100VAC 240VAC, 50/60 Hz, 国际自适应电源

温度储存、使用温度 -20℃~ +70°C

湿度储存、使用湿度 10% 90%

产品重量3.5kg

平均故障间隔时间 30,000 小时

质保 1年免费保修,终生维护
